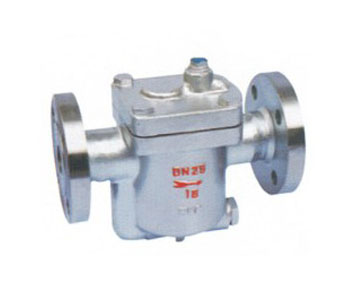

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀

<ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀

ES5(8,10)F型钟形浮子式倒吊桶式(CS45H)疏水阀 产品概述



特点及性能
1、对凝结水的发生量适应性强.即可间歇排放.叉可连续排放。
2、关闭可靠,寿命长。
3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养
比较为方便。
4、背压率高。
5、汽水分离可靠(水汽经u型通道从阀下部进入),阀内始终处于
水封状态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击。吊桶上设有溢出排气孔.可有效防止蒸
汽汽锁、空气气堵现象。(非凝结性的高 温空气也可排除)。


主要外型及连接尺寸


产品型号

公称通径
DN

连接方式

使用压力范目(Mpa)

允许
温度℃

阀体材质

外形尺寸(mm)

L

H1

H2

W

ES5
(CS15H-3·7·11·16)

15
20
25

内螺纹
ZG1/2“-1”

0.01~0.3·0.7·1.1·1.6

350

ZG1Cr18Ni9Ti

138

72

94

103

WSH5
(CS15H-3·7·11·16P)

15
20
25

内螺纹
ZG1/2“~1”

0.01~0.3·0.7·1.1·1.6·2.1

350

ZG1Cr18Ni9Ti

138

72

94

103

WSH5F
(CS45H-3·7·11·16P)

15
20
25

法兰

0.01~0.3·0.7·1.1·1.6·2.1

350

WCB

210

72

94

103

ES8B
(CS15H-5·8·16)

15
20
25

内螺纹
ZG1/2“~1”

0.01~0.5·0.8·1.6

220

WCB

138

72

94

103

ES8N
(CS15H-5·8·16)

15
20
25

内螺纹
ZG1/2“~1”

0.01~0.5·0.8·1.6

220

WCB

138

72

94

103

ES8BF
(CS45H-5·8·16)

15
20
25

法兰

0.01~0.5·0.8·1.6

220

WCB

210

72

94

103

ES8NF
(CS45H-5·8·16)

15
20
25

法兰

0.01~0.5·0.8·1.6

220

WCB

210

72

94

103

ES10
(CS15H-8·12·16)

20~40

内螺纹
ZG1/2“~1”

0.01~0.8·1.2·1.6

220

WCB

200

93

132

142

ES10F
(CS45H-8·12·16)

15~25
32~50

法兰

0.01~0.8·1.2·1.6

220

WCB

270

93

132

142

ES12N
(CS45H-16)

15~25
32~50

法兰

0.01~1.6

200

WCB

280

93

132

142
