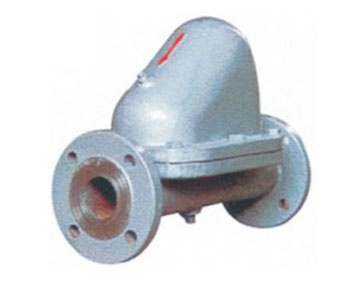

SF-WF杠杆浮球式(卧式)疏水阀 产品概述
用途及使用范围
广泛用于石油化工、冶金、造纸、食品等工业蒸汽设备，干燥及各种大型热交换器等，适用于凝结水大排量工作场合。
结构特点及工作原理
1、采用轧装阀机械，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
主要零部件材料表
零部件名称 | 材料 |
阀体、阀盖 | WCB、WC6 |
浮球 | 不锈钢 |
双阀座 | 不锈钢 |
控制架 | 不锈钢 |
技术参数表
产品型号 | 公称通径 DN（mm） | 连接方式 | 使用压力（MPa） | 温度（℃） | 外形尺寸（mm） | 参数重量（kg） | ||||
L | L1 | H | H1 | W | ||||||
SF-15/20/25WF | 15/20/25 | 法兰 | 0~0.6/0~1.0 | 260 | 310 | 198 | 230 | 135 | 13 | |
SF-40/50WF | 40/50 | 法兰 | 0~0.6/0~1.0 | 260 | 360 | 198 | 295 | 170 | ||
S41H-50L | 50 | 法兰（垂直式） | 0~1.0 | 260 | 320 | 160 | 250 | 160 | ||
S41H-50W | 50 | 法兰 | 0.01~1.0 | 260 | 270 | 160 | 250 | 324 | ||
GM-25 | 25~50 | 法兰 | 0.01~1.0 | 425 | 220 | 310 | 125 | 95 | 21 | |
GM6 | 40~80 | 法兰 | 0.01~1.0 | 425 | 270 | 440 | 345 | 125 | 52 | |
GM8 | 80~100 | 法兰 | 0.01~1.0 | 425 | 350 | 550 | 460 | 170 | 125 | |
