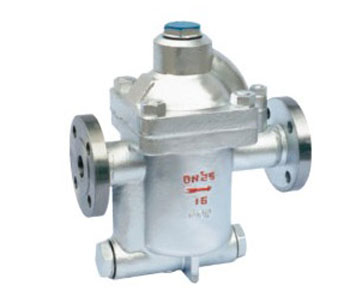

CS45H、CS15H钟形浮子式疏水阀

<CS45H、CS15H钟形浮子式疏水阀

CS45H、CS15H钟形浮子式疏水阀 产品概述

特点及性能
1、对凝结水的发生量适应性强.既可间歇排放,又可连续排放。
2、内部装有大排量的双阀座差压机械,体积小而排量大。
3、内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养比较为方便。
4、背压率高。
5、汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状 态,有效阻止蒸汽泄漏。
6、敝口形的浮子抗水击.吊桶上设有溢出排气孔,可有效防止蒸汽汽锁, 空气气堵现象。(非凝结性的高温空气也可排除)
7、与杠杆机械结合可制成高压阀。



主要外型及连接尺寸

产品型号

公称通径
DN

连接方式

使用压力范围
(Mpa)

允许温度℃

阀体材质

主要零件材质

外形尺寸(mm)

L

H1

H2

W

ERl05
(CSl5H-3.7)

20-40

内螺纹
ZG1/2“-1”

0.01-0.3-0.7

220

WCB

SUS
(3C rl 3)

200

160

135

-

ERl05F
(CS45H-3.7)

15-25
32-50

法兰

0.01-0.3-0.7

220

WCB

SUS
(3C rl 3)

270

160

135

-

ERll01
(C45H-5.12)

15-25
32-50

法兰

0.01-0.5-1.2

220

WCB

SUS
(3C rl3)

310

160
165

131
167

-

ERll6
(CS45H-7.16)

15-25
32-50

法兰

0.01-0.7-1.6

220

WCB

SUS
(3C rl3)

310

160
165

131
167

-

ERl20
(CS45H-8.16)

40-65

法兰

0.01-0.8-1.6

220

WCB

SUS
(3C rl 3)

420

175

214

-

ER25
(CS45H-25-40-64)

15-50

法兰

0.05-2.5-4.5-6.5

425

WCB

SUS
(3C rl 3)

380

210

180

345

ER25W
(CS65H-25-40-64)

15-50

承插焊

0.05-2.5-4.5-6.5

425

WCB

SUS
f3C r_31

380

210

180

345
