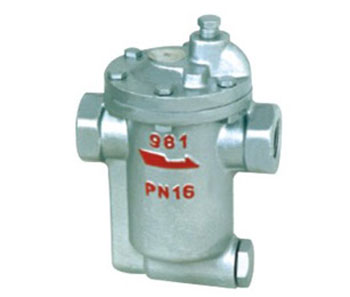

981蒸汽疏水阀 产品概述
主要特点
本蒸汽蔬水阀在管路停止运行后可完全排除凝结水，防冻，抗水击、抗污及排污性能好，同时阀门出口端压力高于进口端时，阀门能自动关闭．可代替止回阀。
主要零件材料表
零件名称 | 材料 |
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
闾瓣 | 不锈钢 |
密封目球 | 不锈钢 |
双金属片 | 不锈热金属 |
弹簧 | 不锈钢 |
过滤器 | 不锈钢 |
主要性能规范
型号 | BNF1 | BNF2 |
工作压力(MPa) | 0.01 | 0.3-0.8 |
工作温度（℃） | 220 | 220 |
大排量（kg/h） | 2100 | 500-3000 |
工作介质 | 蒸汽、凝结水 | |
主要外形尺寸与连接尺寸
型号 | BMF1 | BNF2 | |||||
连接方式 | ZG1/2″ | ZG3/4″ | ZG1″ | ZG1/2″ | ZG3/4″ | ZG1″ | |
通径 | 15 | 20 | 25 | 15 | 20 | 25 | |
外形尺寸（mm） | L | 100 | 105 | 105 | 100 | 105 | 105 |
W | 63 | 63 | 63 | 63 | 63 | 63 | |
重量 | 0.8 | 0.9 | 0.9 | 0.8 | 0.9 | 0.9 | |
主要外形尺寸
型号 | 981-3 | 981 | 980 |
连接尺寸 | 15．20．25 | 15．20．25 | 15．20．25 |
Amm | 100 | 100 | 100 |
Bmm | 190 | 190 | 190 |
Cmm | 127 | 127 | 127 |
Dmm | 100 | 100 | 100 |
螺栓数量 | 6 | 6 | 6 |
充许压力及温度 | 1.7MPa | 1.7MPa | 1.7MPa |
工作压力 | 1.7 | 1.7 | 1.7 |
