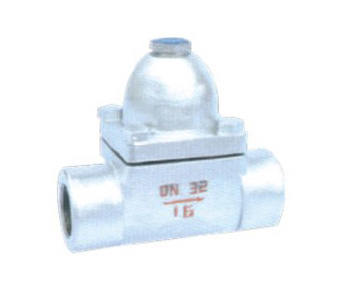

CS17H,CS67H可调双金属片式疏水阀

<CS17H,CS67H可调双金属片式疏水阀

CS17H,CS67H可调双金属片式疏水阀 产品概述

主要特点
结构独特、性能优良、排水量大、漏汽小、排水温度可调节．可排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。
主要零件材料

型号项目	CS17/47/67H-16/25/40C
阀体	碳钢
阀盖	碳钢
阀蕊	不锈钢
阀座	不锈钢
热敏元件	热双金属片
过滤器	不锈钢

主要性能规范

项目	型号			单位
项目	CSl7H一16C CS47H一16C CS67H一16C	CSl7H一25 CS47H一25 CS67H一2S	CSl7H-40 CS47H-40 CS67H一40	单位
公称压力	1.6	2,5	4．O	MPa
壳体试验压力	2.4	3.8	6.0
工作压力	1.6	2.5	4.0
工作温度	203	220	247	℃
允许温度	425	425	425	℃
工作介质	蒸汽、凝结水

主要外型及连接尺寸

型号	公称通径DN	螺纹通径(mm)				承插连接(mm)					法兰连接(mm)
型号	公称通径DN	RC	L	H	W	L	H	W	d	T	L	H	D	K	d	C	F	N-Φ
CS17H-16C CS47H-16C CS67H-16C	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1¹/₄	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1¹/₂	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-25 CS47H-25 CS67H-25	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1¹/₄	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1¹/₂	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
CS17H-40 CS47H-40 CS67H-40	15	1/2	100	92	82	100	92	82	22	12	150	92	95	65	45	14	2	4-14
	20	3/4	100	92	82	100	92	82	27	12	150	92	105	75	55	14	2	4-14
	25	1	100	92	82	100	92	82	34	12	160	92	115	85	65	14	2	4-14
	32	1¹/₄	165	140	115	165	140	115	42	13	200	140	135	100	78	16	2	4-18
	40	1¹/₂	165	140	115	165	140	115	48	13	200	140	145	110	85	16	3	4-18
	50	2	175	140	115	175	140	115	61	14	230	140	160	125	100	16	3	4-18
