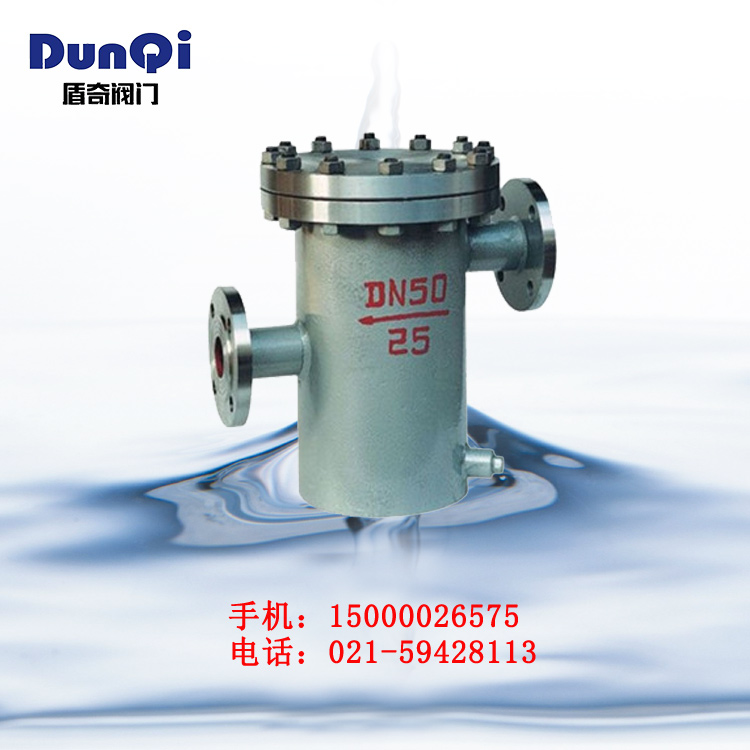

SRB14高低篮式过滤器 产品概述
篮式过滤器主要用于管道上，来处理管内高度液体。
工作原理
该过滤器设计合理，使用方便，可打开上盖拿出滤网处理污物，不会带有污物留在管内，滤网采用40-200目。
使用说明
安装前先检查产品螺丝有没松脱，污物有没带入过滤器内，此产品要安装管道出口前，安装明请注意流向标志，在使用时一定要定期清理过滤器网。
技术参数及材料
工作压力：1.6、2.5、4.0MPa
壳体:钢管20#
试验压力:2.4、3.8、6.0MPa
滤芯：304不锈钢
滤网可根据设计要求定制。
安装尺寸表
公称通径DN（mm） | 尺寸（mm） | 管塞 | ||||
L | H | H1 | H2 | D0 | ||
25 | 180 | 280 | 110 | 180 | 76 | R3/4〃 |
32 | 200 | 285 | 110 | 180 | 76 | R3/4〃 |
40 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
50 | 260 | 340 | 120 | 220 | 108 | R3/4〃 |
65 | 330 | 400 | 160 | 270 | 133 | R3/4〃 |
80 | 340 | 460 | 180 | 320 | 159 | R3/4〃 |
100 | 400 | 550 | 220 | 390 | 219 | R3/4〃 |
125 | 480 | 630 | 260 | 450 | 273 | R3/4〃 |
150 | 500 | 720 | 310 | 530 | 273 | R3/4〃 |
200 | 560 | 900 | 390 | 670 | 325 | R3/4〃 |
250 | 660 | 1070 | 480 | 800 | 426 | M35X1.5 |
300 | 750 | 1360 | 640 | 1040 | 478 | M35X1.5 |
400 | 850 | 1500 | 600 | 1100 | 530 | M35X2.0 |
500 | 1050 | 1600 | 640 | 1200 | 630 | M35X2.0 |
600 | 1380 | 2000 | 700 | 1300 | 800 | M35X2.0 |
