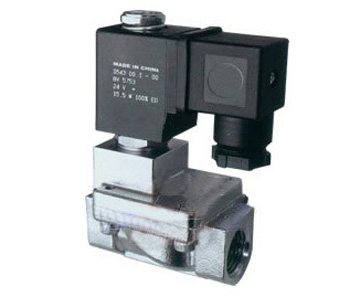

ZCS水用电磁阀

<ZCS水用电磁阀

ZCS水用电磁阀适用于以水或液体、气体为介质, 进入液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换二口二位式常闭或常开式。

结构原理

本阀通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力:将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外世,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起主阀口开启,阀呈通路状态。
当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。
常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁祁副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。


主要技术参数

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

工作介质

液体、水及其他非腐蚀性流体

功耗VA

17

30

阀体材质

铸铁 铜 不锈钢

铸铁

流量系数 Kv值

2.8

5

8.5

12

18

28

45

70

110

180

250

600

870

1000

动作方式

常开 常闭

型式

先导式

介质温度(℃)

-5~80

-50~60

工作压力(Mpa)

0.05~1.0

0.1~1.0

0.15~1.0

额定电压

AC220V·DC24V其余规格可作特殊订货


主要外形尺寸

公称通径 DN

内螺纹连接

法兰连接

内螺纹

外形尺寸

外形尺寸

法兰尺寸

G

H

L

H

L

D

D1

D2

n-d

b

f

15

1/2″

105

90









20

3/4″

114

100









25

1″

138

120

130

160

115

85

65

4-φ14

16

3

32

11/4″

151

137

137

180

140

100

76

4-φ18

18

3

40

11/2″

155

145

152

200

150

110

84

4-φ18

18

3

50

2″

187

188

152

230

165

125

99

4-φ18

20

3

65




222

290

185

145

118

4-φ18

20

3

80




239

310

200

160

132

8-φ18

20

3

100




255

350

220

180

156

8-φ18

22

3

125




416

360

250

210

184

8-φ18

22

3

150




440

400

285

240

211

8-φ22

24

3

200




443

600

340

295

266

8-φ22

24

3

250




493

750

395

350

319

12-φ22

26

3

300




549

850

445

400

370

12-φ22

26

4
