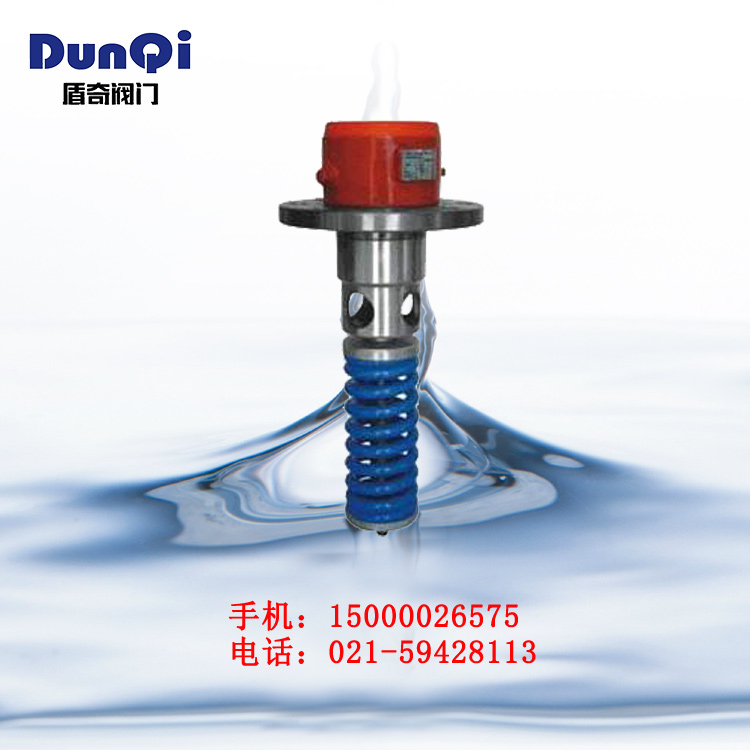

ANA42F内装式安全阀 产品概述
ANA42F内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上，起超压安全保护作用。
主要零部件材料
No | 零件名称 | 材料 |
1 | 阀 瓣 | 碳钢 |
2 | 密封垫 | 聚四氟乙烯 |
阀 体 | 碳钢 | |
4 | 阀 杆 | 1Cr18Ni9Ti |
5 | 阀 座 | 碳钢 |
6 | 支 架 | 碳钢 |
主要外形及连接尺寸
公称通径DN(mm) | 尺寸 | ||||||||
L | D | D1 | D2 | do | b | f | Z-d | ≈H | |
50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
80 | 99 | 235 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
