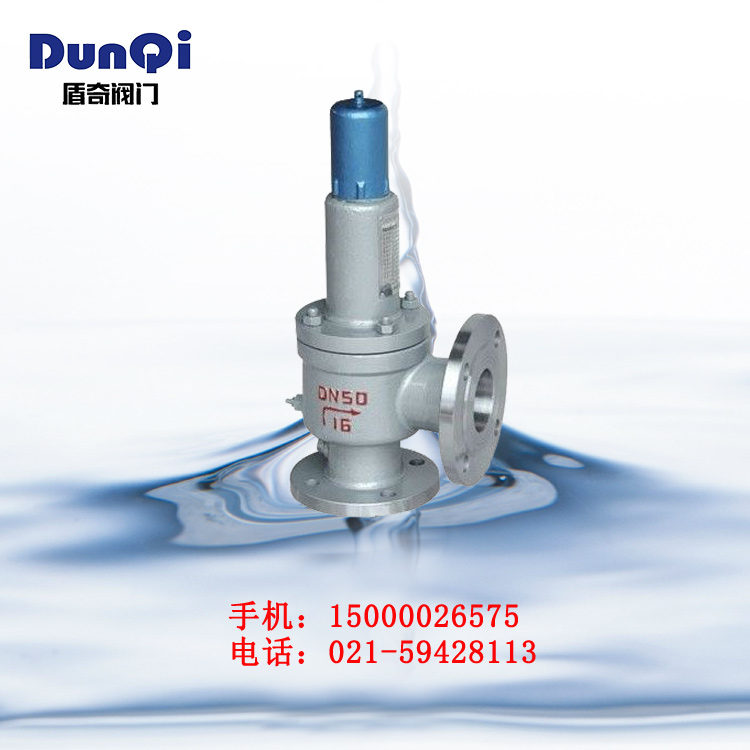

A41H弹簧微启封闭式安全阀

<A41H弹簧微启封闭式安全阀

A41H弹簧微启封闭式安全阀 产品概述

A41H弹簧微启封闭式安全阀适用于工作温度≤300℃的石油气、空气、水等介质的设备或管路上。A41Y-P/R弹簧微启封闭式安全阀型适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰标准按JB/T……94/系列1。
产品型号:(K)A41H/Y-16/25/40/64/100C/P/R/RL

主要零部件材料


NO.

零件名称

A41H-C/KA41Y-C材料

A41Y-P/KA41Y-P材料

A41Y-R/KA41Y-R材料

1

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

阀座

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

调节圈

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

4

阀瓣

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

导向套

ZG2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

6

阀盖

ZG230-450

ZG230-450

ZG230-450

7

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

8

阀杆

2Cr13

2Cr13

1Cr18Ni12Mo2Ti

9

调整螺杆

45

2Cr13

2Cr13

10

保护罩

ZG200-400

ZG200-400

ZG200-400


密封面材料

堆焊D507

堆焊Co基硬质合金


主要外形及连接尺寸


型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

DN'

D1

K1

g2

g'

b1

f'

f1'

Z1-ød1

L

L1

≈H

A41H-16C
A41Y-16P
A41Y-16R
KA41Y-16C
KA41Y-16P

20

15

105

75


55

16

2


4-14

20

105

75

55


16

2


4-14

100

85

276

25

20

115

85


65

16

2


4-14

25

115

85

65


16

2


4-14

100

85

276

32

25

140

100


78

18

2


4-18

32

140

100

78


18

2


4-18

115

100

285

40

32

150

110


85

18

3


4-18

40

150

110

85


18

3


4-18

120

110

292

50

40

165

125


100

20

3


4-18

50

165

125

100


20

3


4-18

135

120

370

65

50

185

145


120

20

3


4-18

65

185

145

120


20

3


4-18

140

130

375

80

65

200

160


135

20

3


8-18

80

200

160

135


20

3


8-18

160

135

373

100

80

220

180


155

22

3


8-18

100

220

180

155


22

3


8-18

170

160

513

125

100

250

210


185

22

3


8-18

125

250

210

185


22

3


8-18

190

190

560

150

125

285

240


210

24

3


8-23

150

285

240

210


24

3


8-23

205

195

570

200

150

340

295


265

26

3


12-23

200

340

295

265


26

3


12-23

240

230

717

250

200

405

355


320

30

3


12-26

250

405

355

320


30

3


12-26

350

320

940

300

250

460

410


375

30

4


12-26

300

460

410

375


30

4


12-26

350

320

980

A41H-25
A41Y-25P
A41Y-25R
KA41Y-25
KA41Y-25P

20

15

105

75


55

16

2


4-14

20

105

75

55


16

2


4-14

100

85

276

25

20

115

85


65

16

2


4-14

25

115

85

65


16

2


4-14

100

85

276

32

25

140

100


78

18

2


4-18

32

140

100

78


18

2


4-18

115

100

285

40

32

150

110


85

18

3


4-18

40

150

110

85


18

3


4-18

120

110

292

50

40

165

125


100

20

3


4-18

50

165

125

100


20

3


4-18

135

120

370

65

50

185

145


120

22

3


8-18

65

185

145

120


20

3


4-18

140

130

375

80

65

200

160


135

24

3


8-18

80

200

160

135


20

3


8-18

160

135

373

100

80

230

190


160

24

3


8-23

100

220

180

155


20

3


8-18

170

160

513

125

100

270

220


188

28

3


8-26

125

250

210

185


22

3


8-18

190

190

560

150

125

300

250


218

30

3


8-26

150

285

240

210


24

3


8-23

205

195

570

200

150

360

310


278

34

3


12-26

200

340

295

265


26

3


12-23

240

230

717

250

200

425

370


332

36

3


12-30

250

405

355

320


30

3


12-26

350

320

940

300

250

485

430


390

40

4


16-30

300

460

410

375


30

4


12-26

350

320

980





型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

DN'

D1

K1

g2

g'

b1

f'

f1'

Z1-ød1

L

L1

≈H

A41H-40
A41Y-40P
A41Y-40R
KA41Y-40
KA41Y-40P

20

15

105

75

51

55

16

2

4

4-14

20

105

75

55


16

2


4-14

100

85

276

25

20

115

85

58

65

16

2

4

4-14

25

115

85

65


16

2


4-14

100

85

276

32

25

140

100

66

78

18

2

4

4-18

32

140

100

78


18

2


4-18

115

100

285

40

32

150

110

76

85

18

3

4

4-18

40

150

110

85


18

3


4-18

120

110

292

50

40

165

125

88

100

20

3

4

4-18

50

165

125

100


20

3


4-18

135

120

370

65

50

185

145

110

120

22

3

4

8-18

65

185

145

120


20

3


4-18

140

130

375

80

65

200

160

121

135

22

3

4

8-18

80

200

160

135


20

3


8-18

160

135

373

100

80

235

190

150

160

24

3

4.5

8-23

100

220

180

155


22

3


8-18

170

160

513

125

100

270

220

176

188

28

3

4.5

8-26

125

250

210

185


22

3


8-18

190

190

560

150

125

300

250

204

218

30

3

4.5

8-26

150

285

240

210


24

3


8-23

205

195

570

200

150

375

320

260

282

38

3

4.5

12-30

200

340

295

265


26

3


12-23

240

230

717

250

200

450

385

313

345

42

3

4.5

12-34

250

405

355

320


30

3


12-26

350

320

940

300

250

515

450

364

408

46

4

4.5

16-34

300

460

410

375


30

4


12-26

350

320

980

A41H-64
A41Y-64
A41Y-64P
A41Y-64R

20

15

130

90

51

68

20

2

4

4-18

20

105

75

55

51

16

2

4

4-14

100

95

268

25

20

140

100

58

78

22

2

4

4-18

25

115

85

65

58

16

2

4

4-14

100

95

268

32

25

155

110

66

82

24

2

4

4-23

32

140

100

78

66

18

2

4

4-18

115

105

279

40

32

170

125

76

95

24

3

4

4-23

40

150

110

85

76

18

3

4

4-18

135

115

330

50

40

180

135

88

105

26

3

4

4-23

50

165

125

100

88

20

3

4

4-18

160

125

360

65

50

205

160

110

130

28

3

4

8-23

65

185

145

120

110

22

3

4

8-18

175

160

503

80

65

215

170

121

140

30

3

4

8-23

80

200

160

135

121

22

3

4

8-18

175

160

498

100

80

250

200

150

168

32

3

4.5

8-26

100

235

190

160

150

24

3

4.5

8-23

190

180

530

150

100

345

280

204

240

38

3

4.5

8-34

150

300

250

218

204

30

3

4.5

8-26

280

260

657

A41H-100
A41Y-100
A41Y-100P
A41Y-100R

20

15

130

90

51

68

22

2

4

4-18

20

105

75

55

51

16

2

4

4-14

100

95

268

25

20

140

100

58

78

24

2

4

4-18

25

115

85

65

58

16

2

4

4-14

100

95

268

32

25

155

110

66

82

24

2

4

4-23

32

140

100

78

66

18

2

4

4-18

115

105

279

40

32

170

125

76

95

26

3

4

4-23

40

150

110

85

76

18

3

4

4-18

135

115

330

50

40

195

145

88

112

28

3

4

4-26

50

165

125

100

88

20

3

4

4-18

160

125

360

65

50

220

170

110

138

32

3

4

8-26

65

185

145

120

110

22

3

4

8-18

175

160

503

80

65

230

180

121

148

34

3

4

8-26

80

200

160

135

121

22

3

4

8-18

175

160

498

100

80

265

210

150

172

38

3

4.5

8-30

100

235

190

160

150

24

3

4.5

8-23

190

180

530

150

100

355

290

204

250

46

3

4.5

12-34

150

300

250

218

204

30

3

4.5

8-26

280

260

657
